Herramienta de ingeniería

Stub ends (cuellos soldables)

Consulta visual de stub ends por diámetro nominal y presión de trabajo (PN 3,2 / 4 / 6 / 10 / 16). El dibujo técnico muestra dónde se miden d2, d3, A.R., largo de cono y largo total, para revisar rápidamente una unión con brida tipo lap joint.

1Selecciona diámetro y PN

Elige el diámetro nominal (mm) y la presión nominal del stub end.

2Cómo leer las medidas del stub end

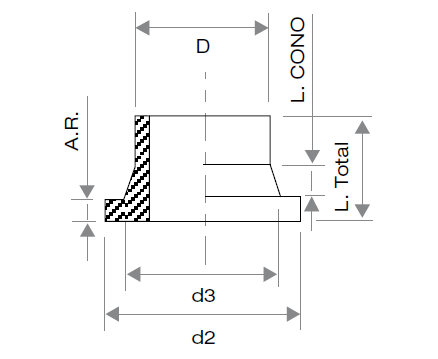

Dibujo técnico de stub end HDPE con las medidas d2, d3, A.R., largo de cono y largo total
Esquema original utilizado por la herramienta Python de stub ends de IOTA.
Selecciona un diámetro y PN para ver las medidas sobre el esquema.

d2: diámetro exterior del respaldo o ala del stub end.

d3: diámetro asociado al cuerpo/cuello del accesorio en la tabla de referencia.

A.R.: ancho del respaldo, dependiente de la presión nominal PN seleccionada.

L. CONO: longitud de la transición cónica del accesorio.

L. Total: longitud total del stub end desde la cara de respaldo hasta el extremo del cuello.

3Tabla completa

Medidas en milímetros. A.R. = ancho de respaldo según PN. "—" indica que la combinación no aplica.

DN (mm)d2d3 A.R. PN 3,2A.R. PN 4A.R. PN 6A.R. PN 10A.R. PN 16 Largo conoLargo total
Referencia

Valores de consulta rápida. El ancho de respaldo (A.R.) depende de la presión nominal; para aplicaciones de vacío o altas temperaturas verifica el material y el espesor con el fabricante.

Cómo usar un stub end HDPE con una brida lap joint

El stub end forma la cara de apoyo y el cuello que se une a la tubería; la brida de respaldo queda libre detrás del ala. Para una preselección no basta con igualar el DN: revisa el diámetro exterior del respaldo d2, el diámetro del cuello d3, el ancho de respaldo A.R. y la presión nominal de trabajo.

Antes de fabricar o comprar, compara el conjunto completo con el patrón de perforaciones de la brida y con la tubería seleccionada. La presión nominal, el material, la temperatura y el método de unión pueden cambiar la selección final, por lo que esta tabla sirve como referencia de ingeniería básica y no reemplaza la ficha del fabricante.

Qué significa DN y PN al seleccionar un stub end

DN identifica el tamaño nominal usado para ordenar y comparar el conjunto; no sustituye la comprobación de las dimensiones reales del accesorio. PN es la designación de presión nominal de la familia seleccionada. Material, temperatura, método de unión y especificación del fabricante condicionan la selección final.

Por eso la herramienta mantiene separadas d2, d3, A.R. y longitudes del selector de PN. Aunque dos componentes compartan DN, comprueba igualmente la geometría del respaldo, la tubería y la brida antes de definir la unión.

Comprobación rápida del conjunto

  1. Selecciona DN y PN del stub end.
  2. Lee d2, d3, A.R. y largos en el dibujo técnico.
  3. Compara la geometría con la tabla visual de bridas DIN y ANSI.
  4. Revisa el conjunto en el selector de tuberías y compatibilidad antes de emitir una especificación.
