Bridas DIN y ANSI

Consulta rápida y visual de dimensiones de bridas DIN PN10 y ANSI B16.5 Clase 150. El dibujo técnico permite identificar qué representan D, d1, d2, k y b antes de leer la tabla o seleccionar una brida.

1Selecciona tubería y norma

Elige el diámetro de la tubería (mm) y la norma de la brida.

2Cómo leer las medidas de una brida

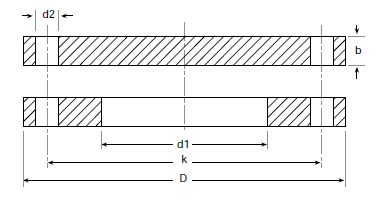

Dibujo técnico de una brida con las dimensiones D, d1, d2, k y b
Vista seccionada y frontal usada originalmente en la utilidad Python de IOTA.
Selecciona una medida para ver sus valores aquí.

D: diámetro exterior total de la brida.

d1: diámetro de la abertura central o paso interior del modelo de referencia.

d2: diámetro del agujero destinado al perno. En la tabla DIN histórica de IOTA este dato no venía separado; el campo que antiguamente se rotuló «d2» corresponde al diámetro exterior D.

k: diámetro del círculo de pernos (PCD), medido entre centros de agujeros opuestos.

b: espesor de la brida.

3Tabla completa

Todas las medidas en milímetros. Los pernos se indican como rosca × cantidad.

Tubería (mm)Pulg. DIN PN10ANSI B16.5 Cl.150
d1DbkPernosDd2bkPernos
Referencia

Valores de consulta rápida para ingeniería básica. Para fabricación y compra verifica la norma aplicable y el plano aprobado del fabricante según material, clase de presión y temperatura de servicio.

Qué significan D, d1, d2, k y b en una brida

En planos y catálogos de bridas es común encontrar letras en lugar de descripciones largas. D representa el diámetro exterior; k corresponde al diámetro del círculo de pernos o PCD; d2 identifica el diámetro de los agujeros para pernos; b corresponde al espesor y d1 identifica la abertura central en el dibujo de referencia utilizado por esta herramienta.

Estas medidas permiten comprobar si una brida, una válvula y un stub end comparten el mismo patrón de montaje antes de fabricar o comprar. El diámetro nominal de la tubería por sí solo no garantiza compatibilidad: también deben coincidir el círculo de pernos, la cantidad de agujeros, el diámetro de perforación y la clase de presión.

DIN PN10 y ANSI/ASME Clase 150 no usan siempre la misma geometría

Dos bridas asociadas a un diámetro de tubería parecido pueden tener distinto diámetro exterior, círculo de pernos o cantidad de fijaciones. Por eso la herramienta mantiene las columnas DIN y ANSI separadas y muestra el esquema antes de la tabla. Úsala como preselección y confirma siempre el estándar y el fabricante antes de emitir un plano de fabricación.

Relacionado: dimensiones de stub ends · selector de tuberías y compatibilidad.
